Eaton PL6-B10/1 | Jednopólový jistič 10A charakteristika B

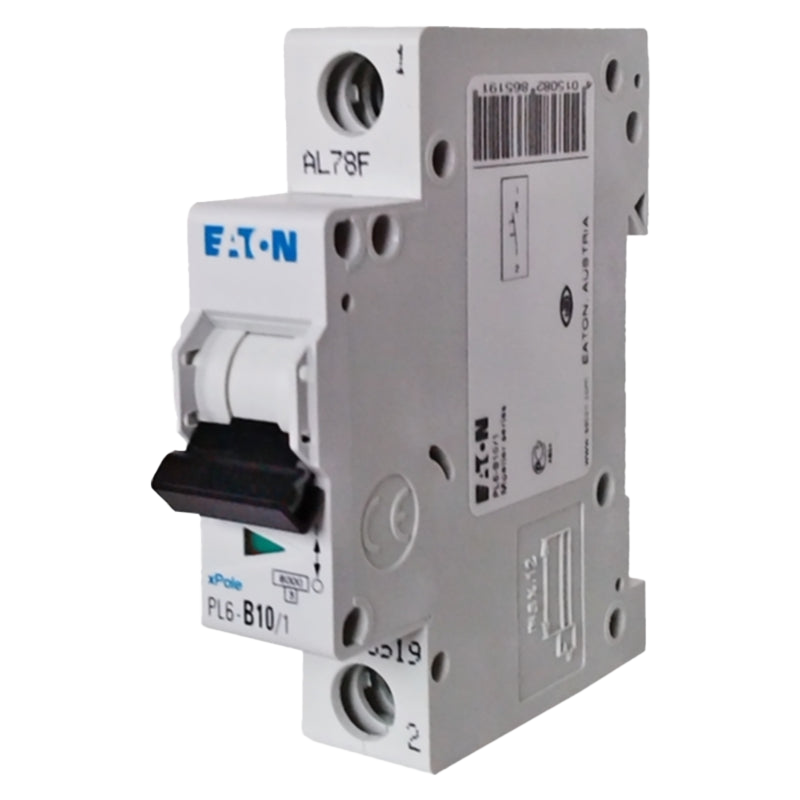

Jednopólový jistič Eaton PL6-B10/1 – 10A, charakteristika B

Jistič Eaton PL6-B10/1 z ekonomické řady PL6 xPole je určen pro domovní a průmyslové elektroinstalace. Kombinuje vysokou selektivitu, spolehlivé galvanické oddení a snadnou montáž na DIN lištu. Vhodný také pro aplikace DC do 48 V.

Hlavní vlastnosti

• Vysoká selektivita – mezi jističem a předřazenou pojistkou
• Galvanické oddení – vzdušná vzdálenost kontaktů 4 mm (nad 4 mm pro bezpečné elektrické rozpojení)
• Dvojná funkce svorek – hlavičkové / třmenové
• Libovolné přívodí – možnost volby přívodních / vývodních svorek (nahoře/dole)
• Vhodný pro DC 48 V – univerzální využití
• Rychloupevnění – montáž na lištu EN 60715 tří polohovou západkou

Technické parametry

• Norma: ČSN EN 60898
• Jmenovitý proud: 10 A
• Vypínací charakteristika: B
• Jmenovité napětí: AC 230/400 V – DC 48 V
• Jmenovitá frekvence: 50/60 Hz
• Jmenovitá vypínací schopnost: 6 kA
• Trvanlivost elektrická: 4 000 spínacích cyklů
• Trvanlivost mechanická: 20 000 spínacích cyklů
• Min. napětí: 12 V AC/DC
• Stupen krytí: IP20
• Přírez svorek: 1–25 mm2
• Utahovácí moment svorek: 2–2,4 Nm
• Tloušťka propojovací lišty: 0,8–2 mm

Rozměry a montáž

• Výška výřezu v krycí desce: 45 mm
• Výška základny: 80 mm
• Šířka: 17,5 mm
• Montáž: DIN lišta EN 60715, libovolná poloha
• Ochrana svorek: před dotykem prstem a dlaní
