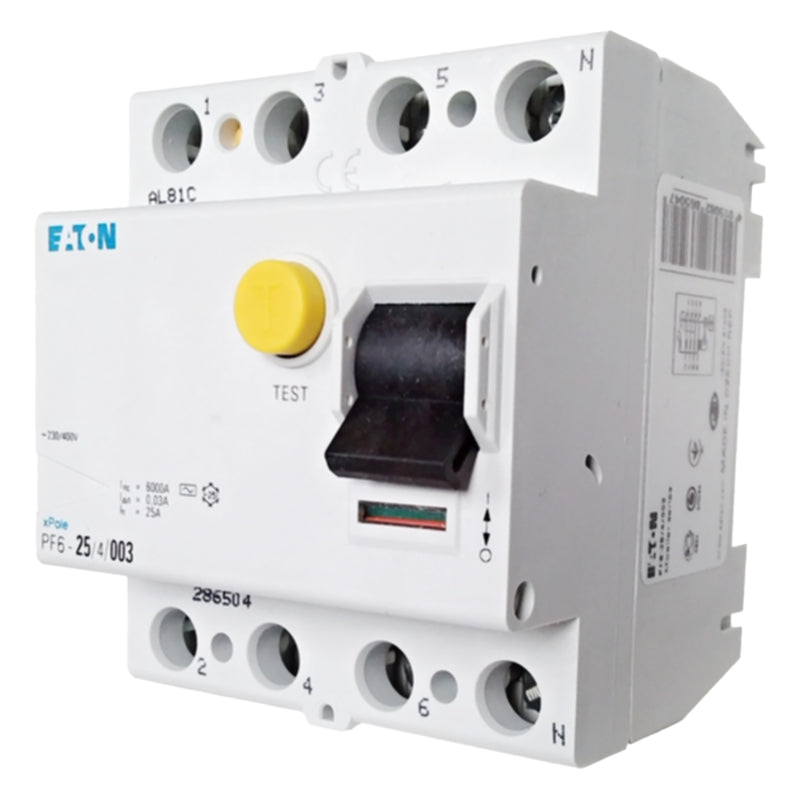

Proudový chránič PF6-25/4/003

Proudový chránič PF6-25/4/003 – 25A, 4-pólový, 30mA, typ AC

Ekonomický čtyřpólový proudový chránič řady PF6 určený pro ochranu osob před úrazem elektrickým proudem a ochranu majetku před vznikem požáru. Díky 4-pólovému provedení je vhodný pro třífázové obvody — lze ho použít i jako 3-pólový nebo 2-pólový. Jmenovitá podmínká zkratová odolnost 6 kA a odolnost vůči mrazu až -25°C zajišťují spolehlivý provoz i v náročnějších podmínkách.

Technické parametry:

• Jmenovitý proud: 25 A
• Jmenovitý reziduální proud: 30 mA
• Citlivost: typ AC (střídavý reziduální proud)
• Počet pólů: 4
• Jmenovité napětí: 230/400 V, 50 Hz
• Jmenovité izolační napětí: 440 V
• Jmen. výržné impulzní napětí: 4 kV
• Podmínká zkratová odolnost: 6 kA
• Bez zpoždění vybazení — odolnost proti rázovému proudu 250 A
• Průřez připojovaných vodičů: 1 × (1,5–35) mm² / 2 × (1,5–16) mm²
• Šířka: 70 mm (4 moduly)
• Výška základny: 80 mm
• Rozsah okolních teplot: -25°C až +40°C
• Trvanlivost elektrická: ≥ 4 000 spínacích cyklů
• Trvanlivost mechanická: ≥ 20 000 spínacích cyklů

Klíčové vlastnosti:

• Univerzální — lze použít jako 4-pólový, 3-pólový (svorky 1-2, 3-4, 5-6 + propojka) nebo 2-pólový (svorky 5-6 a N-N)
• Strana síťového připojení je libovolná — možnost volby přívodních a vývodních svorek
• Funkce přístroje není závislá na poloze
• Možnost dodatečné montáže příslušenství a propojovací lišty
• Odolnost proti nežádoucímu vybazení od elektronických startérů zářivek (max. cca 20 zářivek v obvodu)
• Signalizace stavu vypnuto/zapnuto

Upozornění: Zkuzební tlačítko T aktivujte jednou měsíčně pro ověření funkce chrániče. Tato kontrola nenahrazuje měření zemního odporu ani kontrolu ochranného vodiče.
